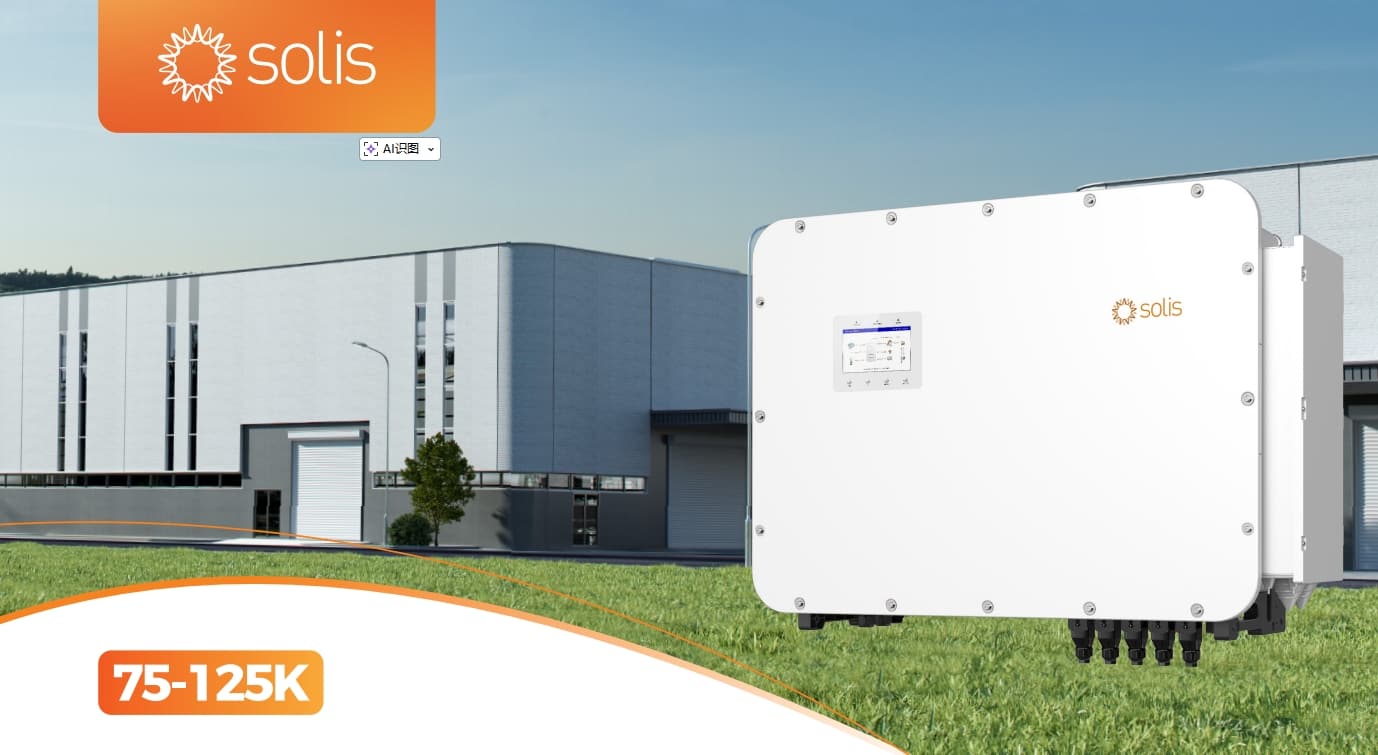

Conçue pour les applications connectées au réseau et hors réseau, la série S6-EH3P(75-125)K10-NV-YD-H permet le fonctionnement en parallèle de jusqu'à six unités. Son port de secours dédié supporte des surcharges jusqu'à deux fois la puissance nominale pendant de courtes durées. Grâce à sa large plage de tension, cette série est compatible avec une vaste gamme de batteries et prend en charge la régulation de la consommation en mode « autoconsommation » et « générateur ».
Cet onduleur est la solution idéale pour les usines, les parcs industriels, les centres de données et les grands projets solaires commerciaux.
Modèle: :
S6-EH3P(75-125)K10-NV-YD-HPuissance maximale : :
75 kW/80kW/99.9 kW/100kW/125 kWPlage de tension MPPT : :
150 - 950 VNuméro MPPT / Nombre maximal de chaînes d'entrée : :
10/20Dimensions (mm) : :
1174*814*400Poids (kg) : :
170Garantie: :
5 Years(10 Years Optional)
Onduleur de stockage d'énergie triphasé haute tension
Principales caractéristiques
*Prend en charge jusqu'à 2 fois la puissance d'entrée photovoltaïque nominale, optimisant ainsi l'utilisation de l'énergie solaire
*Prend en charge un courant d'entrée maximal de 21 A, assurant la compatibilité avec les modules photovoltaïques haute puissance
Compatible avec les modules de batterie de 100 à 314 Ah, ce qui réduit les coûts globaux du système.
*Prise en charge de la charge rapide de la batterie avec un courant de charge maximal de 200 A
Deux ports de batterie indépendants pour des configurations flexibles et une extension de capacité aisée
*Compatible avec le couplage CC et CA, pour des mises à niveau et des extensions de système flexibles
*Garantit une alimentation de secours fiable dans diverses situations grâce à la gestion de la réserve de batterie
*Prolonge la durée d'alimentation des charges critiques grâce à une priorisation intelligente des charges
*Offre une interface trois-en-un polyvalente pour une intégration transparente des systèmes photovoltaïques raccordés au réseau, des éoliennes et des générateurs diesel.
| Entrée CC (côté PV) | ||||||
| Taille maximale recommandée du champ PV | 150 kW | 160 kW | 200 kW | 200 kW | 250 kW | |
| Puissance d'entrée PV maximale utilisable | 150 kW | 160 kW | 200 kW | 200 kW | 250 kW | |
| Tension d'entrée maximale | 1000 V | |||||
| Tension nominale | 600 V | |||||
| Tension de démarrage | 180 V | |||||
| Plage de tension MPPT | 150-950 V | |||||
| Courant d'entrée max. | 10×42A | |||||
| Courant de court-circuit maximal | 10×60A | |||||
| Nombre de points MPPT / Nombre maximal de chaînes d'entrée | 20/10 | |||||
| Batterie | ||||||
| Type de batterie | Li-ion | |||||
| Plage de tension de la batterie | 300 - 950 V | |||||
| Courant de charge/décharge max. | 200 A / 100 A + 100 A | |||||
| Nombre de ports de batterie | 2 | |||||
| Courant de charge/décharge max. de chaque port | 100 A | |||||
| Communication | CAN / RS485 | |||||
| Sortie CA (côté réseau) | ||||||
| Puissance de sortie nominale | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW | |
| Puissance de sortie apparente maximale | 75 kVA | 80 kVA | 99,9 kVA | 100 kVA | 125 kVA | |
| Tension nominale du réseau | 3/N/PE, 220 V/380 V, 230 V/400 V | |||||
| Fréquence nominale du réseau | 50 Hz/60 Hz | |||||
| Courant de sortie nominal du réseau | 114 A / 108,3 A | 121,6 A / 115,5 A | 151,8 A / 144,2 A | 151,9 A / 144,3 A | 189,9 A / 180,4 A | |
| Facteur de puissance | > 0,99 (0,8 en avance - 0,8 en retard) | |||||
| THDi | < 3% | |||||
| Entrée CA (côté réseau) | ||||||
| Courant d'entrée max. | 250 A | |||||
| Sortie CA (de secours) | ||||||
| Puissance de sortie nominale | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW | |
| Puissance de sortie apparente maximale | 75-100K : 1,2 fois la puissance nominale, 10 min ; 1,4 fois la puissance nominale, 100 s ; 1,6 fois la puissance nominale, 10 s ; 2 fois la puissance nominale, 200 ms ; 125 kΩ : 1,2 fois la puissance nominale, 100 s ; 1,4 fois la puissance nominale, 10 s ; 1,6 fois la puissance nominale, 200 ms | |||||
| Temps de commutation de secours | >10 ms | |||||
| Tension de sortie nominale | 3/N/PE, 220 V/380 V, 230 V/400 V | |||||
| Fréquence nominale | 50 Hz/60 Hz | |||||
| THDv(@charge linéaire) | >2% | |||||
| Entrée CA (générateur) | ||||||
| Puissance d'entrée maximale | 75 kW | 80 kW | 99,9 kW | 100 kW | 125 kW | |
| Courant d'entrée nominal | 114,0 A/108,3 A | 121,6 A/115,5 A | 151,8 A/144,2 A | 151,9 A/144,3 A | 189,9 A/180,4 A | |
| Tension d'entrée nominale | 3/N/PE, 220 V/380 V ; 3/N/PE, 230 V/400 V | |||||
| Fréquence d'entrée nominale | 50 Hz/60 Hz | |||||
| Efficacité | ||||||
| efficacité maximale | 97,6% | |||||
| l'efficacité de l'UE | 97,29% | |||||
| BAT chargée/déchargée à l'efficacité maximale du courant alternatif | 97,0% | |||||
| Protection | ||||||
| Protection anti-îlotage | Oui | |||||
| Protection contre les surintensités de sortie | Oui | |||||
| protection contre les courts-circuits | Oui | |||||
| Interrupteur CC intégré | Oui | |||||
| protection contre l'inversion de polarité en courant continu | Oui | |||||
| Protection contre les surtensions | Type II CC/Type II CA | |||||
| AFCI 2.0 intégré | Oui | Facultatif | Facultatif (Brésil : Oui) | |||
| Classe de protection / Catégorie de surtension | I/ CC II, CA III | |||||
| Données générales | ||||||
| Déséquilibre de phase maximal admissible (réseau et système de secours) | 100% | |||||
| Puissance maximale par phase (réseau et groupe électrogène de secours) | 25,00 kW | 26,66 kW | 33,3 kW | 33,3 kW | 41,66 kW | |
| Dimensions (L×H×P) | 1174 × 814 × 400 mm | |||||
| Poids | 170 kg | |||||
| Topologie | sans transformateur | |||||
| Plage de température ambiante de fonctionnement | -25 à +60 °C | |||||
| Humidité relative | 0-100% | |||||
| Protection contre les infiltrations | IP66 | |||||
| Concept de refroidissement | Refroidissement intelligent par ventilateur | |||||
| Altitude maximale d'exploitation | 3000 m | |||||
| norme de raccordement au réseau | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1&2/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/RD 1699/RD 244/ UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, CEI 62116, CEI 61727, CEI 60068, CEI 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022 ; Brésil (75K : ORDONNANCE (PORTARIA) N° 140, ORDONNANCE N° 515 ; 100K/125K : NBR 16149, NBR 16150, IEC 62116) | |||||
| Normes de sécurité/CEM | CEI/EN 62109-1/-2, CEI/EN61000-6-2/-4, EN55011 | |||||
| Caractéristiques | ||||||

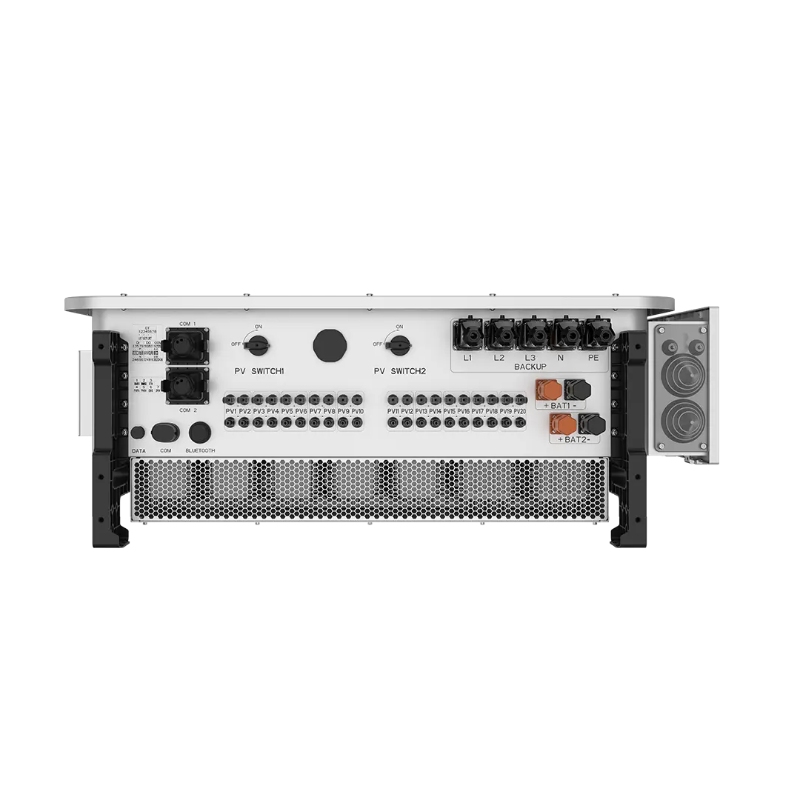

| PVconnection | Connecteur rapide MC4 | |||||
| connexion de la batterie | Connecteur terminal | |||||
| Connexion CA | bornier | |||||
| Afficher | Écran LCD 7 pouces et Bluetooth + application | |||||
| Communication | CAN, RS485-115200, Ethernet, en option : Wi-Fi, cellulaire, LAN | |||||
Marques partenaires
FAQ
1 : Qu'est-ce qu'un onduleur solaire hybride haute puissance ?
Un onduleur solaire hybride haute puissance intègre l'énergie solaire photovoltaïque, le stockage d'énergie par batterie au lithium, les charges et le réseau, ce qui le rend idéal pour les systèmes de stockage d'énergie commerciaux et industriels.
2 : Cet onduleur hybride convient-il aux grands projets commerciaux et industriels ?
Oui. L'onduleur solaire hybride de 75 kW à 125 kW est conçu pour les projets solaires et de stockage d'énergie commerciaux et industriels de grande envergure, présentant une forte demande en énergie.
3 : Quels systèmes de batteries sont compatibles avec cet onduleur solaire hybride ?
Cet onduleur prend en charge les systèmes de batteries au lithium haute tension, garantissant des performances efficaces dans les applications commerciales de stockage d'énergie.
4 : L'onduleur hybride peut-il fournir une alimentation de secours en cas de panne de réseau ?
Oui. Connecté à une batterie, l'onduleur hybride peut fournir une alimentation de secours pour les charges critiques, améliorant ainsi la fiabilité énergétique des entreprises.
5 : Sunrange peut-elle fournir une solution complète d'énergie solaire et de stockage d'énergie ?
Oui. En tant que fabricant et exportateur professionnel de systèmes photovoltaïques et de stockage d'énergie solaire, Sunrange fournit des onduleurs hybrides, des panneaux solaires, des batteries au lithium et des systèmes de montage.
